Un espejo primario de 39,3 metros no es un telescopio grande. Es otra categoría de instrumento. Los mayores telescopios ópticos en funcionamiento rondan los ocho y los diez metros, y la diferencia con esa cifra no se nota en el brillo de las imágenes: se nota en qué preguntas se pueden formular.
El salto se explica con dos relaciones que se aprenden en cualquier curso de óptica y que casi nunca se aplican con números concretos. La resolución angular mejora de forma proporcional al diámetro. El tiempo necesario para alcanzar una detección determinada, en cambio, cae mucho más deprisa, y en el mejor de los casos lo hace con la cuarta potencia del diámetro.
Ese segundo dato es el que cambia la práctica observacional. Una exposición que hoy ocupa una noche entera en un telescopio de ocho metros podría resolverse en poco más de un minuto. Lo que sigue desglosa cómo se llega a esa cifra, qué óptica hace falta para conseguirla y en qué estado está la construcción en Cerro Armazones.
En síntesis
- El espejo. 39,3 metros repartidos en 798 segmentos hexagonales de en torno a 1,4 metros, alineados de forma continua.
- La resolución. Unos pocos milisegundos de arco en el visible y del orden de catorce en el infrarrojo cercano, frente a las décimas de segundo de arco que impone la atmósfera.
- La ganancia real. Con corrección adaptativa y objetos puntuales débiles, la sensibilidad escala como la cuarta potencia del diámetro.
- El emplazamiento. Cerro Armazones, en el desierto de Atacama, a algo más de 3.000 metros y a unos veinte kilómetros de un observatorio ya operativo.
- El calendario. Publicado, revisado varias veces y con la estructura y la cúpula todavía en construcción.
Qué es el Telescopio Extremadamente Grande y dónde se levanta
Es el proyecto de telescopio óptico e infrarrojo terrestre de mayor apertura que hay en construcción, promovido por el consorcio europeo que ya opera varios observatorios en Chile. Su superficie colectora se acerca a los mil metros cuadrados, alrededor de trece veces la de los mayores instrumentos ópticos actualmente en servicio.
Se levanta sobre Cerro Armazones, en el norte de Chile, a algo más de tres mil metros de altitud. La cima se rebajó con voladuras para crear una plataforma capaz de sostener el conjunto, y desde entonces la obra ha ido creciendo con la estructura mecánica y la cúpula giratoria, de casi noventa metros de diámetro.
Conviene fijar la escala de la obra civil, porque explica parte del calendario. La cúpula y la estructura del telescopio suman miles de toneladas en movimiento, con requisitos de precisión de posicionamiento que no se parecen a los de ninguna otra construcción de ese tamaño. No es un edificio con un telescopio dentro: es una máquina completa.
La fabricación de los segmentos del espejo avanza en paralelo, en un proceso industrial de producción en serie que no tiene precedente en óptica astronómica. Cada pieza pasa por fundición, mecanizado, pulido y verificación, y la cadencia de salida es lo que marca el ritmo del montaje final.
Cinco espejos para formar una sola imagen
La mayoría de los telescopios tienen dos espejos, o tres si hay que desviar la luz hacia un foco lateral. Aquí hay cinco, y ninguno sobra.
El primero es el gigante segmentado de 39,3 metros, cóncavo. El segundo es un espejo convexo de 4,2 metros que cuelga por encima, la mayor pieza convexa fabricada nunca para un instrumento astronómico. El tercero, de 3,8 metros, devuelve la luz hacia abajo y corrige aberraciones que el diseño de tres espejos no puede eliminar por sí solo.
Los dos últimos son los que hacen el trabajo fino. El cuarto es un espejo deformable de unos 2,4 metros, con una lámina delgada empujada por miles de actuadores. El quinto es un espejo plano montado sobre un mecanismo rápido que corrige las oscilaciones globales del frente de onda, el equivalente óptico de estabilizar la imagen.
Que la corrección atmosférica esté integrada en el camino óptico principal, y no añadida como un módulo externo delante del instrumento, es una decisión de diseño con consecuencias. Simplifica cada instrumento, porque todos reciben ya luz parcialmente corregida, y a cambio convierte el telescopio entero en un sistema que no funciona si falla el bucle de control.
Setecientas noventa y ocho piezas que hay que mantener alineadas

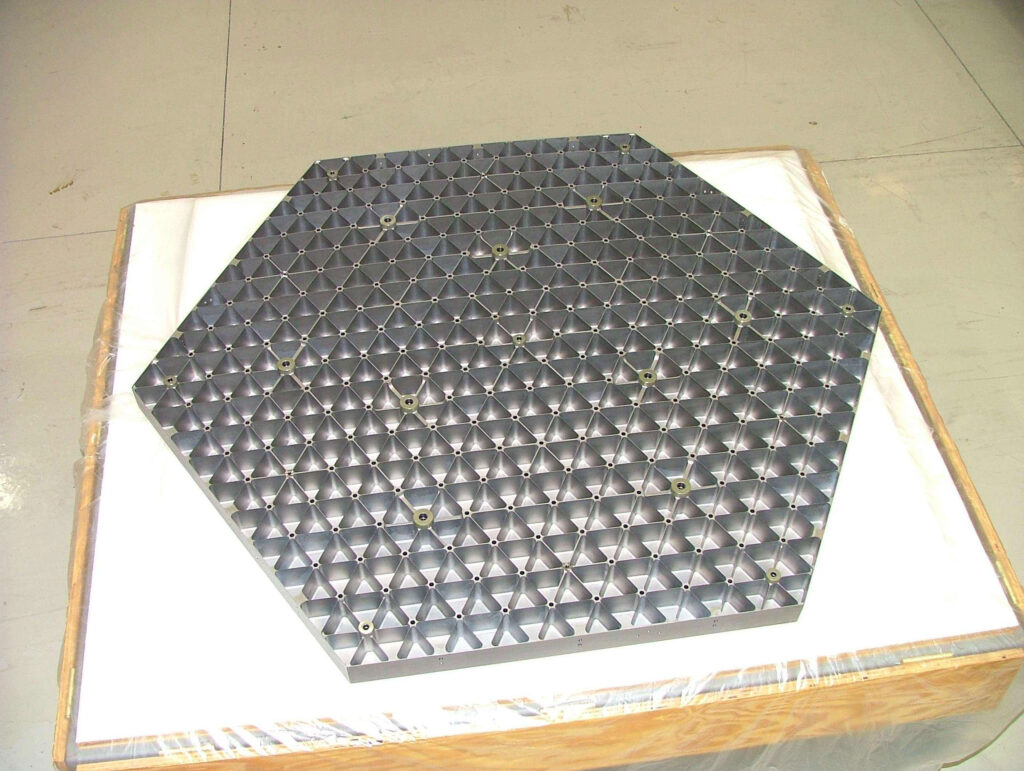

Un espejo monolítico de casi cuarenta metros es imposible: no se puede fundir, no se puede transportar y se deformaría bajo su propio peso. La solución conocida desde hace décadas es segmentar, y aquí se lleva al extremo con 798 hexágonos de alrededor de 1,4 metros y apenas unos centímetros de espesor.
El problema es que 798 piezas independientes no forman una superficie óptica. Forman una superficie óptica solo si sus bordes se mantienen alineados con precisión de nanómetros mientras la estructura se flexiona por gravedad, se dilata con la temperatura y vibra con el viento. Para eso cada segmento se apoya sobre actuadores de posición y comparte sensores de borde con sus vecinos.
El bucle funciona así: los sensores miden el desnivel relativo entre segmentos contiguos, un ordenador resuelve el sistema completo y los actuadores corrigen. Se repite muchas veces por segundo, de forma continua, durante toda la noche. Sin ese control activo la imagen se degradaría hasta ser inservible en cuestión de minutos.
Hay una consecuencia operativa poco comentada. Los segmentos hay que recubrirlos periódicamente, y con casi ochocientas piezas el mantenimiento se convierte en una línea de producción permanente: retirar un lote, sustituirlo por otro ya tratado, recubrir el retirado y devolverlo al ciclo. El telescopio nunca estará completo al cien por cien, y el diseño lo asume.
Diámetro y resolución, la cuenta que casi nadie hace
La resolución angular teórica de un telescopio depende de la longitud de onda dividida entre el diámetro, con un factor cercano a 1,2. Aplicarlo da cifras que ordenan el debate mejor que cualquier adjetivo.
| Longitud de onda | Resolución teórica a 39,3 m | Resolución teórica a 8,2 m |
|---|---|---|
| Visible, en torno a 0,5 micras | unos 3 milisegundos de arco | unos 15 milisegundos de arco |
| Infrarrojo cercano, 1 micra | unos 6 milisegundos de arco | unos 31 milisegundos de arco |
| Infrarrojo cercano, 2,2 micras | unos 14 milisegundos de arco | unos 68 milisegundos de arco |
| Infrarrojo medio, 10 micras | unos 64 milisegundos de arco | unos 300 milisegundos de arco |
Para dar sentido a esos números hace falta una referencia. La turbulencia atmosférica en un buen emplazamiento limita las imágenes sin corregir a valores de entre cuatro y ocho décimas de segundo de arco, es decir, entre cuatrocientos y ochocientos milisegundos. La diferencia entre eso y catorce milisegundos es de un factor cercano a cincuenta.
Traducido a distancias reales: a la distancia de las regiones de formación estelar más cercanas, catorce milisegundos de arco equivalen a separar detalles del tamaño de la órbita de Júpiter. Es la escala a la que se forman los planetas, y hasta ahora solo se alcanzaba de forma indirecta o con interferometría en el rango milimétrico.
Por qué el tiempo de exposición cae con la cuarta potencia
Aquí está el argumento que justifica el coste de estos proyectos, y merece explicarse despacio porque suele contarse mal.
La luz recogida de una fuente crece con el área del espejo, o sea, con el cuadrado del diámetro. Hasta ahí, lo esperable. Pero cuando la imagen está limitada por difracción, el punto en el que se concentra esa luz también se encoge, y lo hace con el cuadrado inverso del diámetro. La consecuencia es que la contaminación del fondo del cielo dentro de ese punto no aumenta, mientras la señal sí.
Al combinar ambos efectos, la relación señal-ruido crece con el cuadrado del diámetro, y el tiempo necesario para alcanzar un nivel de detección dado cae con la cuarta potencia. Entre 8,2 y 39,3 metros el factor es de unas quinientas veces.
| Régimen de observación | Cómo escala | Ganancia de 8,2 a 39,3 m | Una exposición de 10 horas pasa a |
|---|---|---|---|
| Fuente puntual débil, corregida y limitada por el fondo del cielo | cuarta potencia del diámetro | unas 500 veces | poco más de un minuto |
| Fuente extendida o sin corrección adaptativa | cuadrado del diámetro | unas 23 veces | cerca de media hora |
| Objeto brillante, limitado por el ruido de su propia luz | cuadrado del diámetro | unas 23 veces | cerca de media hora |
La lectura correcta de esta tabla es que la ganancia espectacular solo aparece en un régimen concreto: fuentes puntuales muy débiles, con la corrección atmosférica funcionando bien. Fuera de ese caso la mejora es de un factor veintitantos, que sigue siendo enorme pero no revoluciona nada por sí mismo. Toda la ingeniería de la óptica adaptativa existe para colocar el mayor número posible de observaciones en la primera fila.
El espejo que se deforma mil veces por segundo
La atmósfera deforma el frente de onda que llega del espacio. Corregirla consiste en medir esa deformación y aplicar la deformación contraria en un espejo del camino óptico, muchas veces por segundo, antes de que la turbulencia cambie.
El cuarto espejo del sistema es el encargado. Su superficie es una lámina fina sostenida por miles de actuadores magnéticos que la empujan y la retiran de forma independiente, con un ciclo de corrección que se ejecuta del orden de mil veces por segundo. Es el mayor espejo deformable construido hasta ahora.
Para medir la turbulencia hace falta una referencia brillante en el campo, y las estrellas naturales adecuadas escasean. La solución es proyectar haces láser sintonizados a la frecuencia del sodio, que excitan una capa de átomos situada a unos noventa kilómetros de altitud y crean estrellas artificiales donde se necesitan. El telescopio dispondrá de varias.
Los límites del método conviene tenerlos claros. La corrección funciona mejor en el infrarrojo que en el visible, porque la escala de la turbulencia depende de la longitud de onda. Y el campo corregido es pequeño: fuera de una zona reducida alrededor de la referencia, la calidad decae. De ahí que se desarrollen esquemas con varias estrellas artificiales y varios espejos deformables para ampliar esa zona útil.
Cerro Armazones, y por qué ahí y no en otro sitio
La elección de emplazamiento se decide con datos acumulados durante años, no con impresiones. Se miden noches despejadas, contenido de vapor de agua, turbulencia atmosférica, estabilidad térmica nocturna, velocidad del viento y accesibilidad logística.
El norte de Chile combina esos factores mejor que casi cualquier otro lugar del planeta: precipitación prácticamente nula, altitud suficiente para dejar debajo buena parte del vapor de agua, y una capa de inversión que estabiliza el aire sobre la cima. A eso se suma la ventaja práctica de estar a unos veinte kilómetros de un observatorio ya en funcionamiento, con carretera, energía y personal.
El vapor de agua merece un comentario aparte porque es el que decide qué ventanas del infrarrojo quedan abiertas. Un emplazamiento seco no solo mejora la transparencia: reduce la emisión térmica del propio cielo, que es el fondo contra el que hay que detectar en el infrarrojo medio.
La contrapartida es sísmica. Chile es un país de terremotos frecuentes, y la estructura tiene que soportar aceleraciones considerables sin perder la alineación de los segmentos. Eso condiciona el diseño mecánico entero y explica parte del sobrecoste frente a un emplazamiento estable.
Los primeros instrumentos y lo que cada uno persigue
Un telescopio sin instrumentos es un espejo caro. El primer conjunto previsto reparte el trabajo entre imagen y espectroscopía, y entre el infrarrojo cercano y el medio.
- Cámara de imagen en el infrarrojo cercano. Explota la resolución angular al máximo: poblaciones estelares resueltas en galaxias cercanas, el entorno del centro galáctico, astrometría de precisión.
- Espectrógrafo de campo integral. Obtiene un espectro en cada punto de un campo pequeño, lo que permite estudiar la cinemática interna de galaxias lejanas y de discos protoplanetarios.
- Instrumento de infrarrojo medio. Imagen y espectroscopía en el rango donde emiten el polvo templado y los propios planetas, con coronografía para separar la luz del planeta de la de su estrella.
- Módulo de óptica adaptativa multiconjugada. Amplía el campo corregido combinando varias estrellas artificiales y varios espejos deformables.
- Espectrógrafo de altísima resolución. Persigue medir la composición de atmósferas de planetas rocosos y detectar la variación del desplazamiento al rojo de objetos lejanos a lo largo de décadas.
- Espectrógrafo multiobjeto. Obtiene espectros de muchos objetos simultáneamente, imprescindible para cualquier programa estadístico sobre galaxias débiles.
El calendario de entrada en servicio de cada uno depende del avance de la construcción y ha sido revisado en varias ocasiones. El organismo responsable publica el estado actualizado del proyecto y las fechas vigentes en cada momento.
Qué se podrá medir que hoy queda fuera de alcance
Los casos científicos concretos son más útiles que las promesas genéricas, y hay cuatro que se repiten en toda la documentación técnica.
El primero es la imagen directa de planetas alrededor de estrellas cercanas. Con la resolución y el contraste esperables, entran en el rango de lo observable planetas de masa modesta a separaciones pequeñas, un territorio que hoy solo cubren métodos indirectos. Es la vía natural para completar el trabajo iniciado en la caracterización de exoplanetas.
El segundo es la espectroscopía de atmósferas de planetas rocosos alrededor de estrellas pequeñas y frías. Aquí la ganancia depende críticamente de la estabilidad del instrumento y de la cantidad de tránsitos que se puedan acumular, y ninguna fuente seria promete un resultado concreto.
El tercero es la medida directa de la expansión del universo. La idea consiste en observar el mismo conjunto de objetos lejanos separados por décadas y detectar el cambio de su desplazamiento al rojo. Es un experimento cuyo resultado, por definición, no llegará pronto.
El cuarto es más discreto y probablemente el más productivo: resolver estrellas individuales en galaxias donde hoy solo se ve una mancha. Eso convierte poblaciones estelares enteras en historias de formación medibles, y es la clase de trabajo que sostiene los grandes telescopios durante décadas.
Los otros dos gigantes, y en qué punto están
No es el único proyecto de esta generación, aunque sí el más avanzado. Otros dos consorcios trabajan en instrumentos comparables con arquitecturas distintas.
| Aspecto | Proyecto europeo | Proyecto de siete espejos | Proyecto de treinta metros |
|---|---|---|---|
| Apertura | 39,3 m, 798 segmentos | siete espejos de 8,4 m, equivalentes a unos 24,5 m | 30 m, con casi quinientos segmentos |
| Emplazamiento | Cerro Armazones, Chile | Las Campanas, Chile | sin resolver |
| Arquitectura óptica | cinco espejos, corrección integrada | tres espejos, corrección en el secundario | tres espejos, segmentado |
| Estado | estructura y cúpula en construcción | fabricación de espejos avanzada | bloqueado por la cuestión del emplazamiento |
La comparación no debería leerse como una carrera. Los tres cubren hemisferios y rangos espectrales parcialmente distintos, y la comunidad astronómica ha defendido durante años que dos instrumentos de esta clase en hemisferios opuestos valen mucho más que uno solo. Lo que sí condiciona el resultado es el calendario: llegar antes concede los primeros descubrimientos, y esa ventaja es difícil de recuperar.
Preguntas frecuentes
¿Sustituye a los telescopios espaciales?
No, los complementa. Un telescopio en tierra puede tener un espejo mucho mayor y renovar instrumentos cada pocos años, pero está bajo una atmósfera que absorbe rangos enteros del espectro y emite calor propio. Uno espacial tiene apertura limitada y no se actualiza con facilidad, a cambio de un cielo infrarrojo mucho más oscuro y estable.
¿Por qué 39 metros y no un número redondo?
Porque la cifra es el resultado de un recorte. El diseño original superaba los cuarenta metros y se redujo por motivos de coste y de riesgo técnico, ajustando el número de segmentos hasta la configuración actual. El valor final es lo que quedó tras esa revisión, no una elección estética.
¿Puede observar de día?
En el infrarrojo medio, y con limitaciones. El cielo diurno es muy brillante en el visible, pero en ciertas ventanas infrarrojas el contraste permite trabajos concretos. La operación normal es nocturna, y el diseño térmico de la cúpula está pensado para preparar el interior durante el día.
¿Quién decide qué se observa?
El mismo procedimiento que rige en los grandes observatorios: convocatorias periódicas, propuestas evaluadas por comités y adjudicación de noches por mérito científico. La demanda supera con mucho la oferta, y la tasa de aceptación en instalaciones comparables se mueve en fracciones bajas.
¿Qué pasa si falla la óptica adaptativa?
El telescopio sigue funcionando, pero pierde la ventaja principal. Sin corrección queda limitado por la turbulencia, con la resolución de cualquier otro instrumento del emplazamiento y una ganancia reducida al cuadrado del diámetro. Esa es la razón de que el bucle de control se considere parte crítica del sistema y no un accesorio.
La cifra que resume el proyecto no son los treinta y nueve metros, sino el factor quinientos. Comprimir en un minuto lo que hoy exige una noche entera no mejora las observaciones existentes: permite plantear programas que hoy nadie escribe porque sabe que no hay tiempo de telescopio para ejecutarlos. Ahí está el cambio real, y también en la tecnología de observación que se desarrolla por el camino.
