La primera imagen de la sombra de un agujero negro no salió de ninguna cámara. Salió de unos tres petabytes de números grabados en discos duros repartidos por cuatro continentes, que tardaron meses en juntarse en la misma sala y dos años en convertirse en un anillo naranja.
Entre una cosa y la otra hay una cadena de decisiones técnicas donde cada eslabón puede introducir un error que se parezca a un descubrimiento. Por eso el procedimiento se diseñó desde el principio para que ningún equipo pudiera imponer su expectativa al resultado, y por eso las críticas posteriores se han centrado precisamente en ese punto.
Lo que sigue es el recorrido completo, paso a paso, desde la campaña de observación hasta la imagen publicada, con lo que aporta cada etapa y lo que puede estropear.
Lo esencial del procedimiento
- La técnica. Ocho estaciones observando a la vez, sin conexión entre ellas, sincronizadas por relojes atómicos propios.
- El volumen. Del orden de treinta gigabits por segundo y estación, sin comprimir. Los discos viajan en avión porque ninguna red los mueve.
- El problema central. El plano de medida queda casi vacío, así que hay infinitas imágenes compatibles con los datos.
- La salvaguarda. Cuatro equipos trabajando por separado, sin comunicarse, con métodos distintos.
- La crítica. Varios grupos han sostenido que la forma anular podría deberse en parte al procesado. La respuesta está en las magnitudes que no dependen de la calibración.
Qué es la interferometría VLBI y qué mide en realidad
Un telescopio único tiene un límite de resolución fijado por su diámetro y por la longitud de onda. Para distinguir un objeto de unas pocas decenas de millonésimas de segundo de arco a longitud de onda milimétrica haría falta una antena del tamaño de un continente, y eso no se construye.
La interferometría VLBI resuelve el problema de otra manera: en lugar de una antena grande, usa varias pequeñas muy separadas y combina sus señales a posteriori. Cada par de antenas mide una única cantidad, llamada visibilidad, que es la amplitud y la fase de la interferencia entre ambas señales.
Lo importante es qué representa esa cantidad. Cada par mide una componente de la transformada de Fourier del brillo del cielo, correspondiente a una escala angular y una orientación concretas, determinadas por la separación entre las dos antenas vista desde el objeto. Un par muy separado mide detalle fino; uno próximo mide estructura grande.
Un conjunto de antenas mide, por tanto, un puñado de puntos sueltos de esa transformada. La rotación de la Tierra ayuda, porque a lo largo de la noche cambia la orientación de cada par y cada uno barre un arco. Aun así, el plano queda mayoritariamente vacío, y ese vacío es el problema que domina todo lo que viene después.
Paso uno: elegir la frecuencia y el tamaño del planeta
La resolución angular sale de dividir la longitud de onda entre la separación máxima entre antenas. Con estaciones en Hawái, Chile, España, México, Arizona y el Polo Sur, esa separación llega a los diez mil kilómetros largos, prácticamente el diámetro terrestre.
Fijada la línea de base, solo queda bajar la longitud de onda. La campaña se hizo a 1,3 milímetros, es decir, alrededor de 230 gigahercios. No se eligió por capricho: por debajo de esa frecuencia el entorno del objeto es opaco a su propia radiación y la imagen se emborrona, y por encima el vapor de agua atmosférico bloquea casi todo.
Esa frecuencia impone dónde pueden estar las estaciones. Hacen falta emplazamientos altos y secos, porque el vapor de agua absorbe y, sobre todo, introduce retrasos variables en la señal. Un observatorio a nivel del mar queda descartado por mucho que su antena sea buena.
La combinación de ambas cosas da una resolución del orden de veinte microsegundos de arco. Como referencia habitual en esta disciplina, equivale a distinguir un objeto del tamaño de una naranja situado en la superficie de la Luna.
Paso dos: dar la misma hora a ocho estaciones
Aquí está la diferencia entre esta técnica y un interferómetro convencional. En un conjunto como el que opera el Observatorio Europeo Austral en el norte de Chile, las antenas están conectadas por fibra y comparten un mismo oscilador. Con estaciones separadas por océanos eso es imposible.

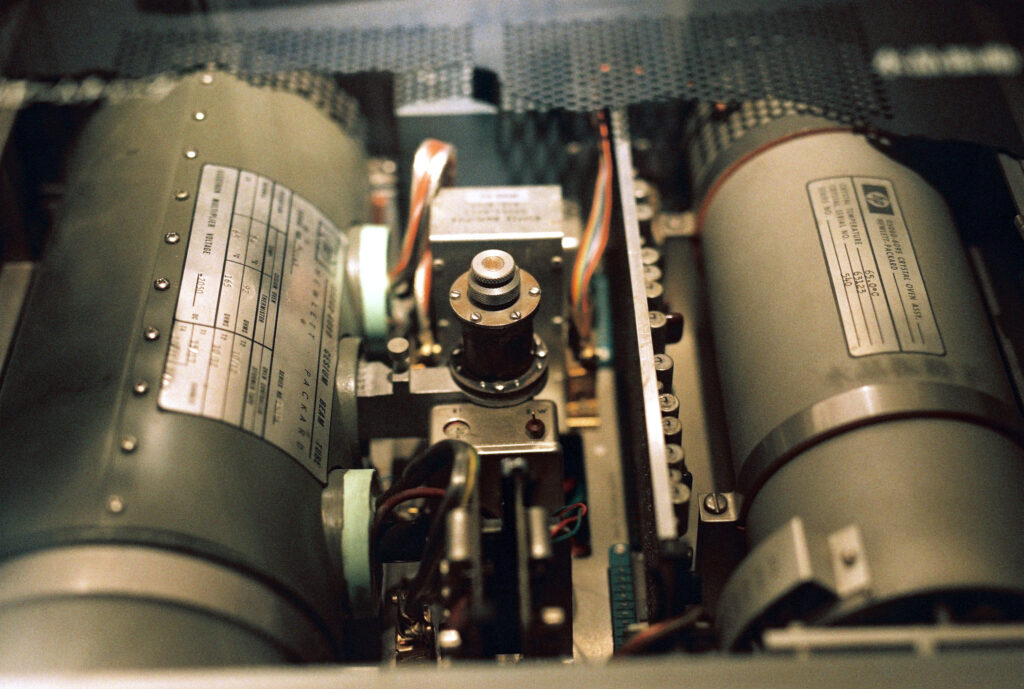

La solución es que cada estación lleve su propio patrón de tiempo: un máser de hidrógeno, un reloj atómico con una estabilidad tal que su deriva relativa a lo largo de una noche de observación se mantiene por debajo de la fracción de picosegundo que la técnica tolera. Sin ese nivel de estabilidad, las señales no se pueden sumar en fase y no hay interferencia que medir.
Cada muestra grabada lleva su marca temporal derivada de ese máser. Después, en el correlador, se buscará el desfase exacto entre cada par de estaciones. Ese desfase no es cero: depende de la geometría, de la rotación de la Tierra, de las mareas terrestres sólidas, de la posición real de cada antena con precisión centimétrica y del retraso que introduce la atmósfera sobre cada una.
Todo eso se modela de antemano con la mayor exactitud posible, y lo que no se consigue modelar se corrige en la calibración posterior. Un máser fuera de especificación en una sola estación deja esa estación fuera del análisis.
Paso tres: grabar sin comprimir y llenar los discos
La señal que llega del cielo es ruido. Literalmente: en el rango de radio, la emisión térmica de un objeto astronómico es indistinguible de ruido aleatorio, y solo se convierte en información cuando se compara el mismo ruido registrado en dos sitios distintos.
De ahí sale una consecuencia que sorprende a quien viene de otras disciplinas: no se puede comprimir nada. Cualquier algoritmo de compresión con pérdida destruiría exactamente la información que se busca, y la compresión sin pérdida no funciona sobre ruido. Se graba en crudo, con dos bits por muestra, y se acabó.
El caudal resultante ronda los treinta y dos gigabits por segundo por estación. Multiplicado por las horas de observación y por el número de estaciones, la campaña completa produjo del orden de tres o cuatro petabytes en discos duros normales, montados en módulos de transporte y refrigerados según hiciera falta.

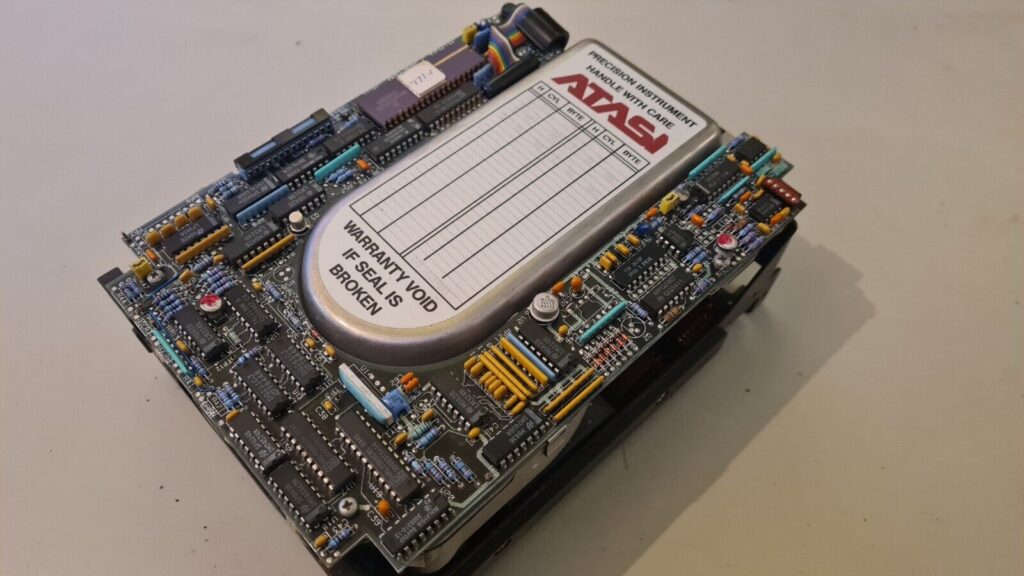

Un detalle poco intuitivo: en las estaciones de gran altitud, los discos duros convencionales fallan porque el aire enrarecido no sostiene bien los cabezales. En los emplazamientos más altos hubo que usar unidades selladas y rellenas de helio, que mantienen su presión interna con independencia de la altitud.
Paso cuatro: mandar los discos en avión
Ninguna red disponible puede mover petabytes desde el Polo Sur en un plazo razonable. El enlace satelital de la estación antártica se mide en unos pocos megabits por segundo y solo está disponible unas horas al día. Enviar los datos por ahí habría tardado décadas.
Así que los discos viajan físicamente. Se embalan, se etiquetan y se envían por transporte comercial a los dos correladores del proyecto, uno en Estados Unidos y otro en Alemania. Es una forma de transmisión con latencia altísima y ancho de banda enorme, y en este caso es la única viable.
La estación del Polo Sur impone el calendario. Durante el invierno austral no salen aviones, así que los datos grabados en abril esperan sobre el hielo hasta diciembre. Esa espera de ocho meses es la razón por la que la primera correlación completa no pudo empezar hasta finales de ese año.
Cuando los discos llegan, se leen a la vez en bancos de reproducción sincronizados. Si un disco se ha estropeado en el viaje, esa fracción de observación se pierde, y con ella todas las líneas de base que incluían esa estación en ese intervalo.
Paso cinco: correlar y encontrar las franjas
La correlación consiste en multiplicar, muestra a muestra, las señales de cada par de estaciones tras aplicar el retraso previsto por el modelo geométrico, y promediar el resultado. Si el retraso es correcto, aparece una señal coherente. Si no, el promedio tiende a cero.
El primer objetivo es lo que en la jerga se llama encontrar las franjas: detectar esa señal coherente por encima del ruido. Es el momento crítico de toda campaña, porque hasta que no aparecen las franjas no hay garantía de que las estaciones estuvieran realmente observando lo mismo con los relojes en orden.
El ajuste fino corrige tres cantidades por cada par y cada intervalo: el retraso residual, su derivada respecto al tiempo y la fase. Ese ajuste absorbe lo que el modelo no había previsto, sobre todo el retraso atmosférico, que cambia en escalas de segundos.
Que existan dos correladores independientes no es redundancia por si acaso. Ambos procesaron los mismos datos con programas distintos y los resultados se compararon antes de continuar. Una discrepancia sistemática habría indicado un error de programa y no del cielo.
Paso seis: calibrar lo que la atmósfera ha estropeado
La atmósfera arruina la fase. El vapor de agua sobre cada antena introduce un retraso que varía en fracciones de segundo, y ese retraso convierte la fase medida en una cantidad prácticamente aleatoria en escalas de pocos segundos. La amplitud también sufre, por absorción variable y por errores de calibración de cada antena.
La salida a ese problema es elegante y vieja: usar combinaciones de medidas en las que los errores propios de cada estación se cancelan. Si se suman las fases de los tres pares que forman un triángulo de antenas, el error introducido por cada estación aparece dos veces con signos opuestos y desaparece. Lo que queda es una cantidad limpia que solo depende del objeto.
Existe una construcción equivalente con cuatro antenas para las amplitudes. Estas dos magnitudes son la columna vertebral del análisis, porque son inmunes a los errores que más se temen. La contrapartida es que hay muchas menos que medidas individuales, y que no fijan la posición absoluta del objeto en el cielo.
Aquí está uno de los puntos donde el método se defiende de la acusación de circularidad: la forma de la estructura queda determinada por cantidades que no dependen de cómo se haya calibrado cada antena por separado.
Paso siete: reconstruir una imagen con datos incompletos
Con ocho estaciones y unas horas de observación, el plano de medida queda cubierto en una fracción minúscula. Reconstruir una imagen a partir de ahí es un problema mal planteado en el sentido matemático: hay infinitas distribuciones de brillo compatibles con los datos, y elegir una exige añadir una hipótesis.
Se usaron dos familias de algoritmos con hipótesis distintas. La primera, más antigua, descompone la imagen en un conjunto de puntos brillantes y va restando la respuesta del instrumento a cada uno; funciona bien en fuentes compactas y lleva décadas en uso en radioastronomía. La segunda plantea el problema como una optimización: busca la imagen que mejor ajusta los datos penalizando las soluciones poco suaves o poco compatibles con lo esperado.
Ambas familias tienen parámetros libres, y ahí está el riesgo. Un parámetro mal elegido puede producir estructuras que no están en los datos. Para acotarlo, cada equipo hizo un barrido sistemático de miles de combinaciones de parámetros sobre datos sintéticos con estructuras conocidas, incluyendo casos que no eran anillos: un disco, dos manchas, una fuente doble.
Los parámetros que reconstruían correctamente todas las estructuras sintéticas son los que se aplicaron después a los datos reales. Esa etapa, poco vistosa, es la que separa un resultado defendible de una figura bonita.
Los cuatro equipos que trabajaron sin hablarse
El diseño del análisis incluyó una salvaguarda que se toma prestada de la física experimental: el análisis a ciegas. Cuatro equipos trabajaron por separado sobre los mismos datos calibrados, con instrucciones explícitas de no comunicarse entre ellos ni compartir resultados intermedios durante siete semanas.
Dos equipos emplearon la familia clásica de algoritmos y dos la moderna. Cada uno llegó a su propia imagen con sus propias decisiones. Solo al terminar el plazo se pusieron las cuatro sobre la mesa a la vez.
Las cuatro mostraban un anillo de diámetro compatible con más brillo en la parte inferior. Ese acuerdo entre métodos con hipótesis distintas y equipos incomunicados es el argumento fuerte del resultado, más que cualquier imagen individual.
Después se hizo otra pasada conjunta, ya sin ceguera, para fijar los valores publicados y sus incertidumbres, y se comparó el conjunto con simulaciones de plasma en relatividad general. La medida que se publicó no fue la imagen sino el diámetro angular del anillo y, de ahí, la masa del objeto central.
Las críticas metodológicas, una por una
La objeción más difundida procede de un grupo japonés que reprocesó los datos públicos y sostuvo que la estructura anular podría surgir de la combinación entre la cobertura escasa del plano de medida y ciertos ajustes del algoritmo clásico, en particular el tamaño del núcleo con el que se suaviza el resultado final.
La respuesta de la colaboración se apoyó en tres puntos. Primero, que los métodos de optimización, que no usan ese suavizado, dan el mismo anillo. Segundo, que las combinaciones de fases inmunes a errores de estación son incompatibles con una fuente simétrica y compacta. Tercero, que los barridos de parámetros sobre datos sintéticos habrían mostrado anillos falsos en estructuras que no lo son, y no lo hicieron.
Hay una segunda crítica, más técnica, sobre la posible aparición de estructura periódica al reconstruir con muestreo tan disperso. Es un fenómeno real y conocido, y por eso la validación con imágenes sintéticas es obligatoria en cualquier trabajo de este tipo.
Una tercera línea discute no la imagen sino la interpretación: cuánta de la estructura observada corresponde al horizonte y cuánta al material que lo rodea y al chorro que sale del sistema. Ese debate sigue abierto y es sano que lo esté, porque la imagen es del plasma emisor, no del propio horizonte, que por definición no emite.
Conviene señalar que la publicación de los datos calibrados fue lo que hizo posible el escrutinio externo. Sin ese acceso, la discusión habría sido imposible, y la práctica de liberar los datos es una de las recomendaciones que sostienen los organismos internacionales del sector, entre ellos la Unión Astronómica Internacional.
Lo que cambia con el objeto del centro de nuestra galaxia
El agujero negro del centro de la Vía Láctea se observó en la misma campaña y su imagen tardó tres años más en publicarse. La razón es el tamaño.
Es un objeto unas mil quinientas veces menos masivo que el de la galaxia elíptica, pero está unas dos mil veces más cerca, así que en el cielo se ve de tamaño parecido. La diferencia está en el tiempo característico del material que gira a su alrededor, que escala con la masa: donde uno cambia en días, el otro cambia en minutos.
Eso rompe una hipótesis básica de la técnica. Toda la interferometría de síntesis asume que la fuente no cambia mientras la Tierra gira y los pares de antenas barren el plano de medida. Con un objeto que se reordena en minutos, distintas partes de la observación corresponden a estructuras distintas.
La solución fue generar miles de reconstrucciones a partir de intervalos cortos y caracterizar el conjunto en términos estadísticos, en lugar de publicar una única imagen. Por eso la figura difundida es un promedio de familias de soluciones y por eso su interpretación es más delicada que la del primer caso. La técnica sigue siendo la misma, pero las conclusiones que soporta son más limitadas, algo que conviene tener presente al leer sobre lo que estas observaciones han permitido establecer.
Las campañas posteriores han incorporado estaciones adicionales en Groenlandia, Francia y Arizona, lo que mejora la cobertura del plano de medida y permite además observar en dos frecuencias a la vez. Ese es el camino previsto: más antenas antes que mejores algoritmos, porque el cuello de botella está en los datos que faltan y no en cómo se procesan los que hay, una idea que reaparece en casi todos los grandes instrumentos actuales.
Preguntas frecuentes
¿Se ve realmente el agujero negro en esa imagen?
No. Lo que se ve es el plasma caliente que lo rodea, deformado por la curvatura del espacio. La zona oscura central es la sombra proyectada sobre esa emisión, y su diámetro angular es mayor que el del horizonte porque la luz que pasa cerca se curva. La medida útil es precisamente ese diámetro.
¿Por qué la imagen es naranja?
El color es una convención. La observación se hizo en radio, a longitudes de onda mil veces mayores que la luz visible, así que no hay ningún color asociado. Se eligió una escala cálida para representar la intensidad, y la propia colaboración lo ha explicitado en sus publicaciones.
¿Cuánto tiempo hay que observar para conseguir una imagen así?
La campaña ocupó unas pocas noches dentro de una ventana de una semana, elegida por previsión meteorológica simultánea en todos los emplazamientos. Ese es otro cuello de botella poco visible: hacen falta condiciones aceptables a la vez en Chile, Hawái, España, México y la Antártida, y eso ocurre pocas veces al año.
¿Podría hacerse con antenas en órbita?
Es la vía natural para mejorar, porque una antena en órbita alta amplía la separación máxima más allá del diámetro terrestre y afina la resolución. Ya se ha hecho a frecuencias mucho más bajas con satélites dedicados. A longitud de onda milimétrica exige estabilidad de reloj y volumen de datos que todavía no se han demostrado en vuelo.
¿Qué pasa si una estación falla durante la campaña?
Se pierden todas las líneas de base que la incluían, y eso deja un hueco en la cobertura que ningún procesado recupera. Con ocho estaciones, perder una elimina siete pares de los veintiocho posibles. Es la razón de que se observe siempre con todas las estaciones disponibles aunque alguna aporte poca sensibilidad.
Lo que hace defendible una imagen construida a partir de datos tan incompletos no es el algoritmo, que siempre puede afinarse, sino el conjunto de comprobaciones que se hicieron antes de mirar el resultado. Ese orden, primero validar el método y después aplicarlo, es lo que separa este trabajo de una figura convincente.
